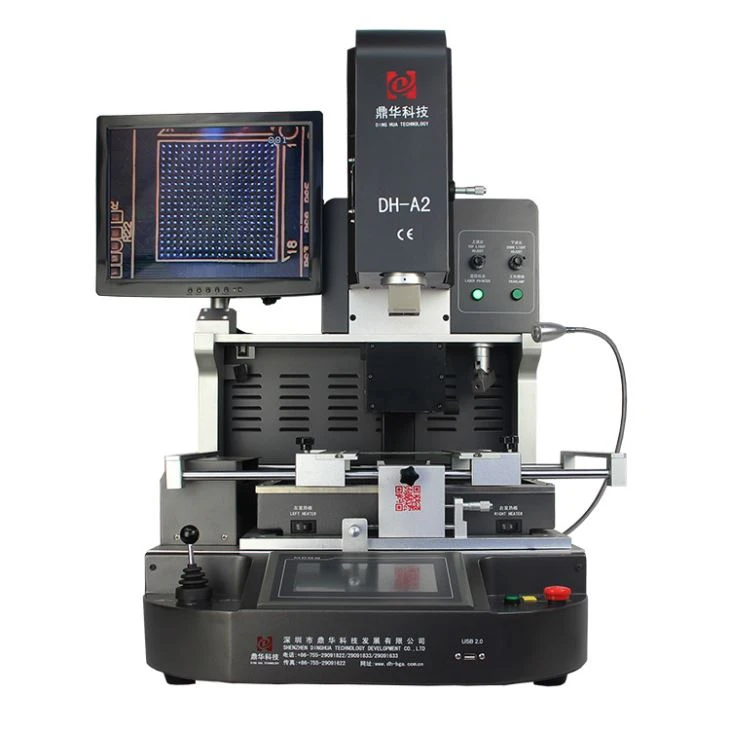

Estación óptica de retrabajo de iPad BGA
1 soldadura automáticamente, desolder y montar chip bga ic .
2 Sistema de alineación óptica de cámara CCD de alta definición .
3. Alta tasa de éxito de reparación .
4. 3 Calentamiento de calentadores de manera uniforme .
Descripción
1. aplicación
Adecuado para reparar varios PCB y chips .
- Aplicable a las placas base de computadoras, teléfonos inteligentes, computadoras portátiles, MacBooks, placas de lógica, cámaras digitales, aires acondicionados, televisores y otros dispositivos electrónicos utilizados en industrias como médicos, comunicaciones y automotriz .
- Compatible con una amplia gama de tipos de chips, que incluyen: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA y Chips LED .}}
2. características del producto
- Alta tasa de éxito para reparaciones de chips y PCB
- Sistema de alineación óptica precisa
La cámara CCD ofrece un aumento de 200 × con iluminación superior/descendente ajustable, enfoque automático y operación asistida por software . La precisión de montaje está dentro de 0 . 01 mm.
- Desoldeamiento automático, montaje y soldadura
- Tres calentadores controlados independientemente
Los calentadores superior e inferior usan calefacción de aire caliente, mientras que el tercero es una zona de precalentamiento infrarroja .
3. especificación
| Fuerza | 5300W |
| Calentador superior | Aire caliente 1200W |
| Calentador inferior | Aire caliente 1200W . infrarrojo 2700W |
| Fuente de alimentación | AC220V ± 10% 50/60Hz |
| Dimensión | L530*W670*H790 mm |
| Colocación | Soporte de PCB V-Groove, y con accesorio universal externo |
| Control de temperatura | Termopar de tipo k, control de circuito cerrado, calentamiento independiente |
| Precisión de la temperatura | ± 2 grados |
| Tamaño de PCB | Máx 450*490 mm, min 22 ＊ 22 mm |
| Banco de trabajo ajustado | ± 15 mm hacia adelante/hacia atrás .+15 mm derecha/izquierda |
| Chip bga | 80 ＊ 80-1 ＊ 1 mm |
| Espaciado mínimo de chips | 0.15 mm |
| Sensor de temperatura | 1 (opcional) |
| Peso neto | 70 kg |
4. detalles
- Cámara CCD (sistema de alineación óptica precisa)
- Pantalla digital HD
- Un micrómetro para ajustar el ángulo del chip
- Tres calentadores independientes (aire caliente e infrarrojos)
- Posicionamiento láser
- Interfaz de pantalla táctil HD con control PLC
- LED FEADLAMP
- Control de joystick
5. ¿Por qué elegir nuestra estación óptica de reelaboración BGA iPad?
6. certificado
To ensure quality, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD. was among the first to obtain UL, E-MARK, CCC, FCC, and CE RoHS certifications. In addition, to further enhance its quality management system, Dinghua has successfully passed on-site audit certifications including ISO, GMP, FCCA, and C-tpat .
7. Embalaje y envío
8. FAQ
• ¿Qué tipo de repuestos ofrece?
A:La lista de embalaje incluye lo siguiente:
- Máquina: 1 Conjunto
- Caja de herramientas: todos los artículos están empacados de forma segura en cajas de madera duraderas adecuadas para importar y exportar
- Boquillas superiores: 3 PC (31 × 31 mm, 38 × 38 mm, 41 × 41 mm)Boquillas inferiores: 2 PC (34 × 34 mm, 55 × 55 mm)
- Vigas: 2 pcs
- Pandillas de ciruela: 6 pcs
- Accesorios universales: 6 pcs
- Tornillos de soporte: 5 pcs
- Pincel de pincel: 1 PC
- Topes de vacío: 3 pcs
- Aguja de vacío: 1 pc
- Pinzas: 1 PC
- Cable del sensor de temperatura: 1 PC
- Manual de instrucciones profesionales: 1 PC
- Enseñanza de CD: 1 PC
• No tengo habilidades o conocimientos profesionales sobre soldar o montar chips . ¿Es difícil de usar esta máquina?
A:No se requieren habilidades profesionales . La máquina es automática y fácil de aprender . La mayoría de los usuarios pueden operarla en 10 minutos . La capacitación gratuita está disponible de nuestros ingenieros .
• ¿Qué tal la garantía?
A:Ofrecemos una garantía 1- año para toda la máquina y una garantía de 3- año para los calentadores .
