Estación óptica de reelaboración Xbox360 BGA

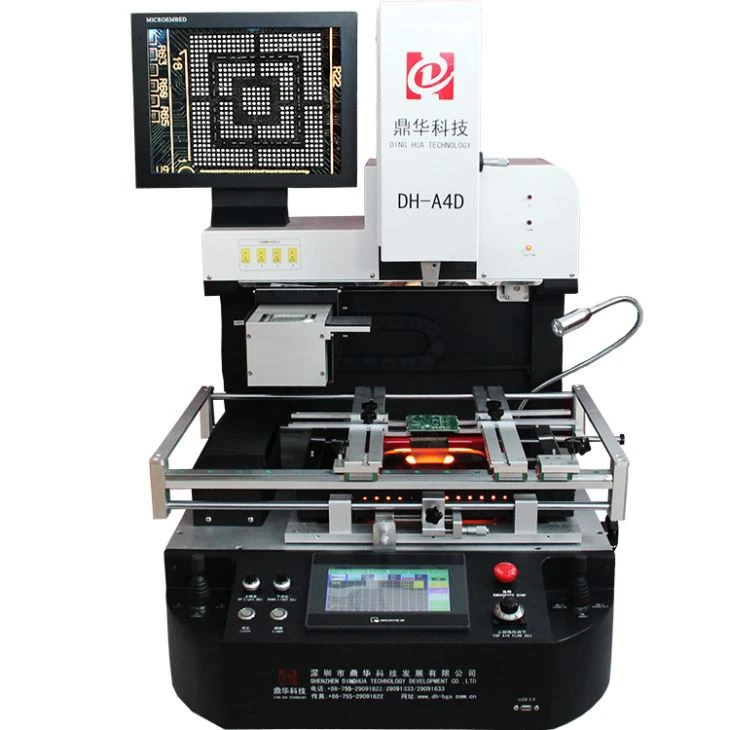

Dinghua DH-A4D is a fully automatic SMT/BGA rework machine equipped with carbon fiber heating tubes and a glass-shield cover. It features a high-precision optical CCD system and a chip feeder that can move rightward/leftward and backward/frontward. The built-in top hot air head, combined with a laser pointer, enables accurate positioning during Operación .

Se diseña una estación óptica Xbox 360 BGA REWORTOK para restaurar las conexiones de chips BGA en Xbox 360, PS3, computadoras portátiles, teléfonos inteligentes y otras placas electrónicas . Integra la visión óptica (cámara CCD y láser) para una alineación precisa, calentamiento multi-zoneos utilizando aire caliente e IR pre-hinge, pico de chips, colocación, y láser, y vidada, así como un toque de zonas, así como un contenido de toque de zonas, así como un contenido de toque de zonas, así como un contenido de touchcre-touch. HMI con almacenamiento de perfil para flujos de trabajo repetibles .

El parámetro del producto

Potencia total	6800W
Calentador superior	1200W
Calentador inferior	2do 1200W, 3er calentador IR alemán 4200W
Fuerza	110 ~ 220V ± 10 ％ 50/60Hz
Modo de operación	Operación de joysticks dobles . posicionamiento totalmente automático, soldadura, enfriamiento e integración ..
Lente de cámara CCD óptica	Automático frontal / hacia atrás, derecha / izquierda, o manual por joysticks, importados de Panasonic
Alimentador de chips	Automática completa, aplicación para el chip 1*1 ~ 80*80 mm
Aumento de la cámara	10x - 220x
Workbench ajustado:	± 15 mm hacia adelante/hacia atrás, ± 15 mm a la derecha/izquierda
Posicionamiento de BGA	Posición láser, la posición rápida y precisa de PCB y BGA
Ajuste del ángulo del chip BGA	Máximo de 60 grados
Velocidad de flujo de aire superior	ajustado ajustando la perilla, evita que se mueva un pequeño BGA
Posicionamiento de PCB	Posicionamiento inteligente, la PCB se puede ajustar en direcciones X, Y con "soporte de 5 puntos" + V-Groove PCB Soporte + accesorios universales, instalando el resorte en PCB Workbench, protegiendo a PCB de ser deformado .
Control de temperatura	K sensor, bucle cerrado
Precisión de colocación:	± 0.01 mm
Métodos de ejecución	Control del PLC, Servo Driver
Precisión de temperatura	± 1 grado
Iluminación	Luz de trabajo dirigida por Taiwán, cualquier ángulo ajustable
Almacenamiento de perfil de temperatura	50000 grupos
Tamaño de PCB	Máx 410 × 450 mm min 22 × 22 mm
Chip bga	2x 2 - 80 x80 mm
Espaciado mínimo de chips	0.15 mm
Sensor de temperamento externo	4pc
Dimensiones	700x700x950 mm
Peso neto	95 kg

Detalles del producto

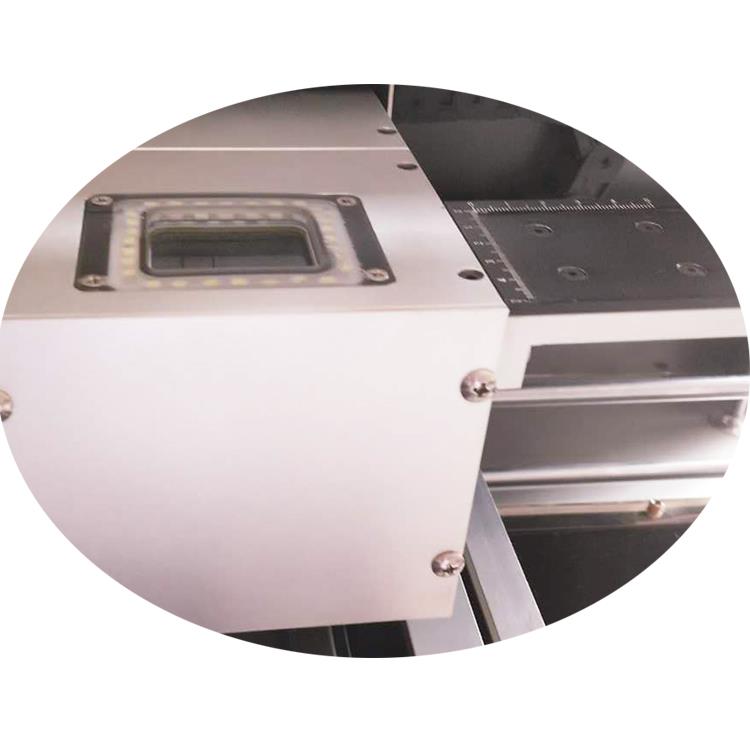

El alimentador de CCD y chip óptico trabaja juntos para imágenes de PCB y se transmiten chips para desolder o soldar, especialmente

Cuando el posicionamiento se establece en la pantalla táctil, el cabezal superior encontrará automáticamente la ubicación del chip .

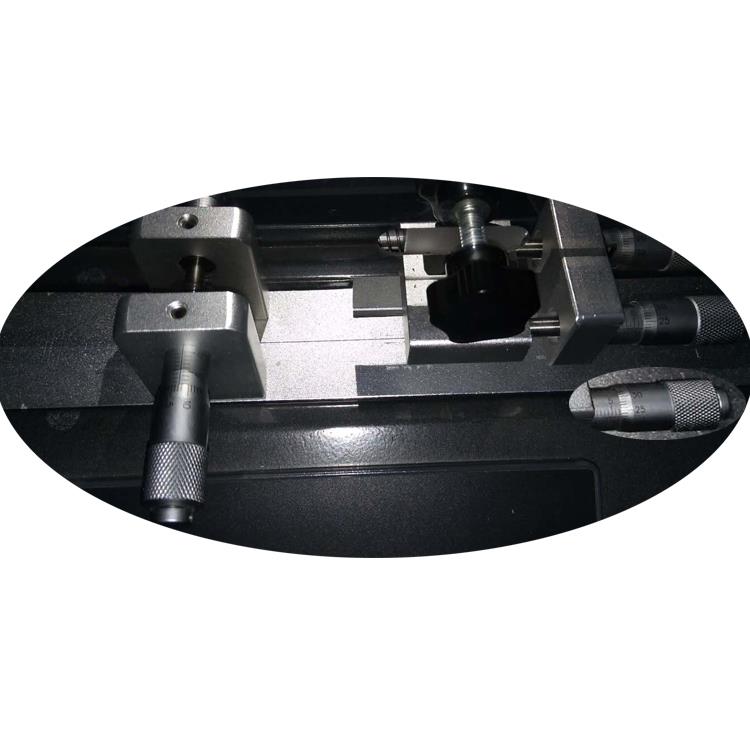

Hay 3 micrómetros en total, uno está en la cabeza superior para el ajuste del ángulo del chip, el máximo de 60 grados y los otros dos son para PCB

El posicionamiento se movió +/- 15 mm, para hacer que el banco de trabajo PCB hacia la izquierda/hacia la derecha o hacia atrás/frontal, precisión de 0 . 01 mm.

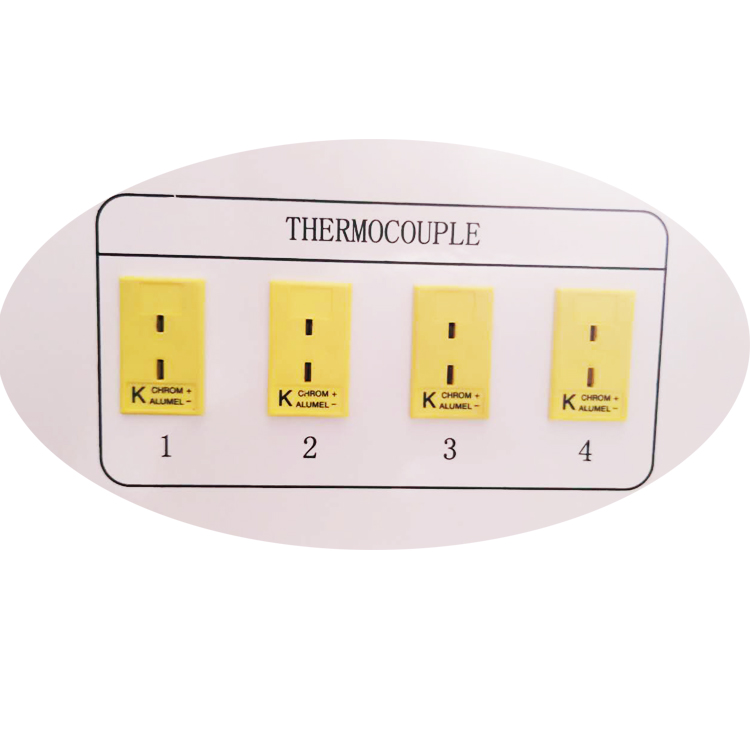

Termopar, 4 PC disponible, para la detección de temperatura real, y si es necesario, algunas temperaturas se pueden calibrar .

El área de precalentamiento de IR cubierta por un escudo de vidrio antiheciente de temperatura, que puede evitar que cualquier componente pequeño o polvo caiga dentro .

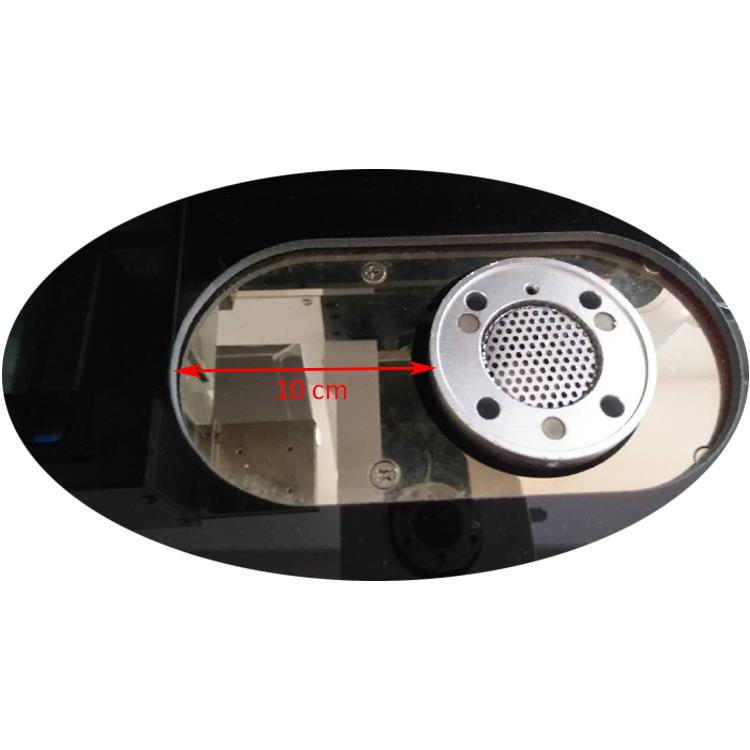

Además, toda el área IR se puede mover hacia la izquierda o derecha máxima 10 cm, para el calentamiento de la posición del chip .

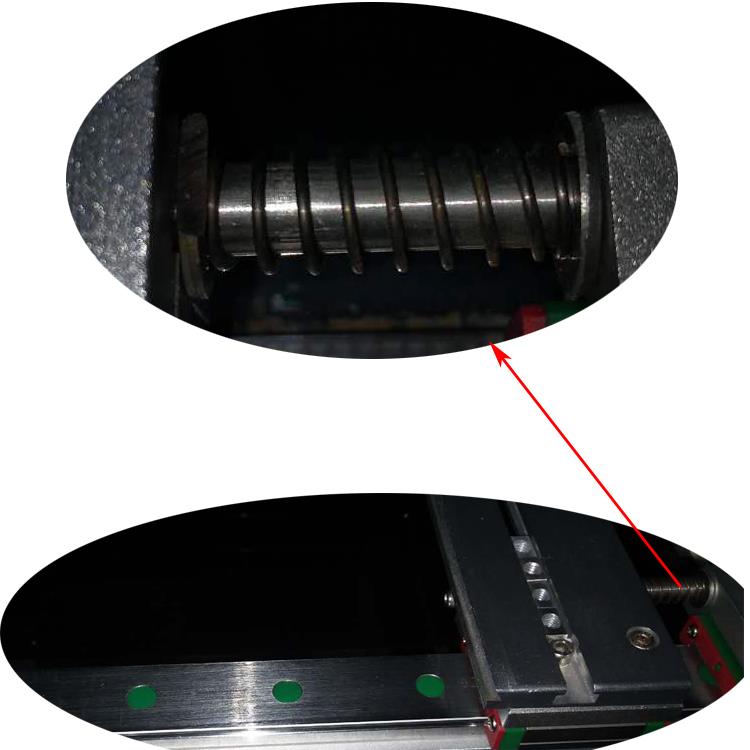

Spring en el banco de trabajo de PCB puede proteger la PCB protegida al calentar .

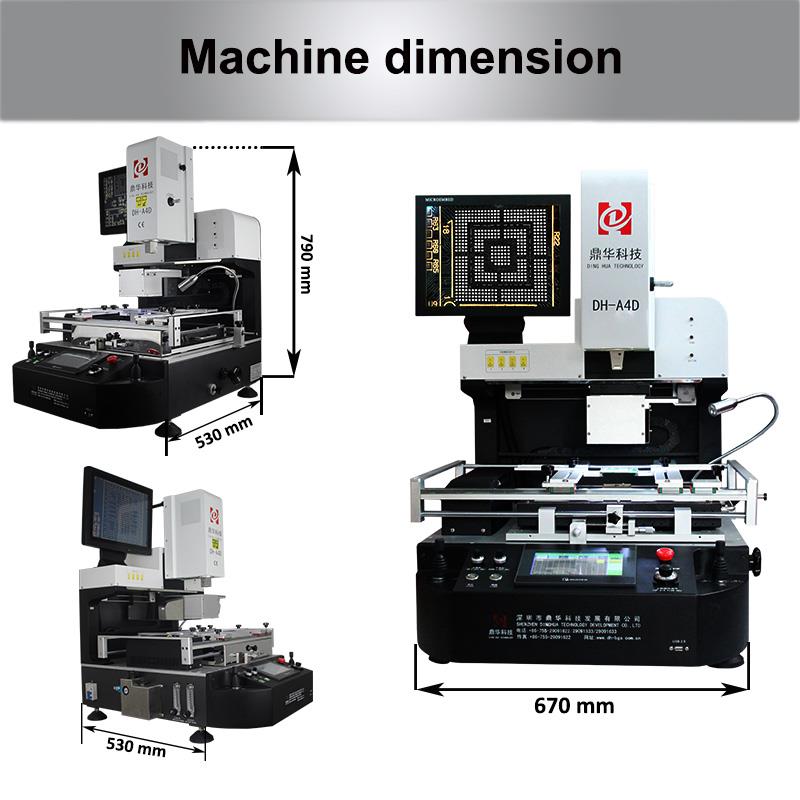

Estación de retrabajo SMT/BGA DH-A4D, dimensiones: LWH = 670530790 mm, está lleno en una caja de madera contrachapada con espuma interna para la protección de la máquina . Si se envía a Europa, EE. UU. O cualquier otro país, está aprobado .



Envío, embalaje y posventa de la estación óptica de reelaboración Xbox 360 BGA:

Las máquinas como el DH-A4D se vibran durante al menos 24 horas antes de la entrega . Somos el único fabricante que realiza pruebas de vibración para las estaciones de retrabajo BGA . Después de la vibración, la máquina se ejecuta continuamente durante al menos 12 horas .

Cada unidad está llena en una caja de madera contrachapada fumigada ., independientemente del país de destino, no hay restricciones en la importación .

Los valiosos clientes que están usando nuestra máquina

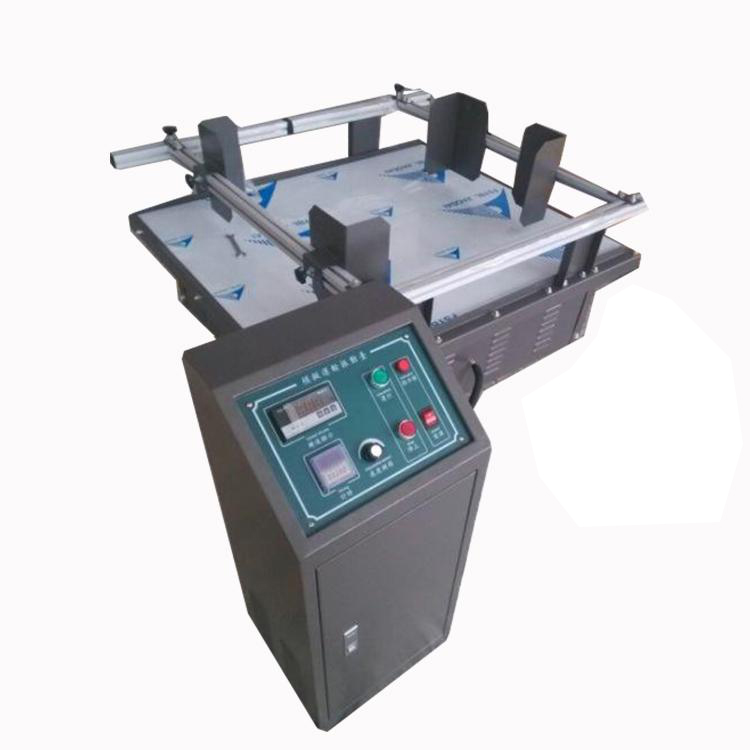

Esta es una máquina de prueba de vibración . fuimos los primeros en usarla para probar las estaciones de retrabajo BGA antes de la entrega, y hemos descubierto que, a lo largo de los años, seguimos siendo la única compañía en China que lo hace .

Después de la prueba de vibración, la máquina se somete a otra ronda de pruebas para garantizar que no hay problemas .

Ofrecemos una garantía de 2- año para toda la máquina, una garantía de año 3- para los calentadores y soporte técnico de por vida .

Clientes que cooperaron con nosotros

Preguntas frecuentes

P1: ¿Cómo operamos sus máquinas?
A1:Proporcionamos un manual del usuario y videos de operación para nuestros clientes . Además, si los clientes visitan nuestra empresa, podemos demostrar la operación paso a paso . típicamente toma 2-3 horas para que un nuevo usuario domine estas habilidades .

P2: ¿Qué tipo de servicio postventa ofrece?
A2:Generalmente proporcionamos una garantía de tres años para los cables del calentador, una garantía de dos años para toda la máquina y soporte técnico de por vida .

P3: ¿Cuántos días tomará recibir las máquinas y qué opciones de entrega están disponibles?
A3:Podemos enviar las máquinas dentro de 2-3 días después de recibir el pago completo . El tiempo de entrega exacto depende del método de envío elegido:

• 3-7 díasa través de DHL, FedEx, UPS, etc. . (servicio de puerta a puerta)
• 3-5 díaspor aire a su aeropuerto (servicio de puerta al aire)
• 25-35 díaspor mar al puerto (servicio de puerto a puerto)

P4: ¿Cómo es el paquete? ¿Es seguro durante la entrega?
A4:Todas las máquinas de retrabajo de BGA están empaquetadas de forma segura en cartones de madera fuertes estándar con relleno de espuma en el interior para garantizar la seguridad durante la entrega .

Conocimiento sobre la estación de retrabajo de BGA

El aire caliente y el infrarrojo (ir) son los dos tipos principales de estaciones de retrabajo comúnmente utilizadas por los fabricantes de contratos de OEM y PCB hoy . Cada tipo tiene sus ventajas y desventajas . Seleccionar la correcta para su aplicación requiere una consideración cuidadosa de varios factores, incluidos su presupuesto, requisitos de trabajo y la experiencia de su personal .}}}

A continuación, describimos algunas diferencias entre el aire caliente y las estaciones de retrabajo IR BGA . tienen preguntas o necesitan ayuda para determinar cuál es el adecuado para usted. El equipo Precision PCB Services, Inc . está aquí para ayudarlo . contactar a un representante directamente por teléfono o correo electrónico para obtener soporte personalizado .
