Alineación óptica semi automática BGA REALLING MÁQUINA

La alineación óptica automática BGA Reballing Machine es un dispositivo de alta precisión utilizado para reembolsar chips BGA con alineación automatizada . utiliza sistemas ópticos avanzados para posicionar con precisión chips y placas, asegurando la colocación de bola de soldadura perfecta . La máquina automatiza los pasos clave de la reorganización, incluida la aplicación flota, el balón, y el reflejo de la bola de soldadura y el reflejo de la bola de soldadura. Calefacción . Es ideal para centros de reparación profesionales y fabricación de electrónica .



1. características del producto

• Sistema semiautomático con extracción automática, montaje y soldadura .
• La cámara óptica garantiza una alineación precisa de cada junta de soldadura .
• Tres zonas de calentamiento independientes controlan con precisión .
• No hay daño a PCB o chips . Un sensor de presión incorporado en la cabeza superior detiene automáticamente la cabeza si detecta alguna presión durante el descenso .
• La temperatura está estrictamente controlada . La PCB no se agrietará ni se volverá amarilla porque la temperatura aumenta gradualmente .

2. especificación

Fuerza	5300W
Calentador superior	Aire caliente 1200W
Calentador inferior	Aire caliente 1200W . infrarrojo 2700W
Fuente de alimentación	AC220V ± 10% 50/60Hz
Dimensión	L530*W670*H790 mm
Colocación	Soporte de PCB V-Groove, y con accesorio universal externo
Control de temperatura	Termopar de tipo k, control de circuito cerrado, calentamiento independiente
Precisión de la temperatura	± 2 grados
Tamaño de PCB	Máx 450*490 mm, min 22 ＊ 22 mm
Banco de trabajo ajustado	± 15 mm hacia adelante/hacia atrás .+15 mm derecha/izquierda
Chip bga	80 ＊ 80-1 ＊ 1 mm
Espaciado mínimo de chips	0.15 mm
Sensor de temperatura	1 (opcional)
Peso neto	70 kg

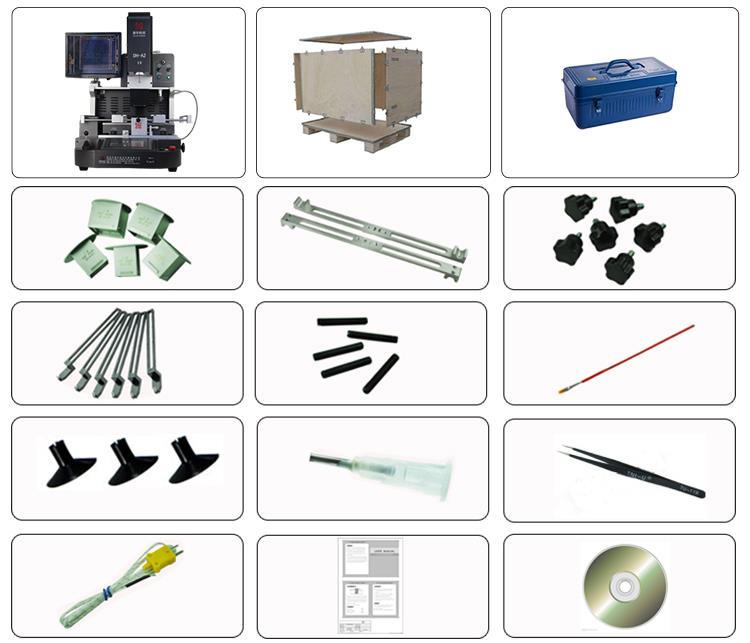

3. Detalles de la alineación óptica semi automática BGA REALLING MÁQUINA

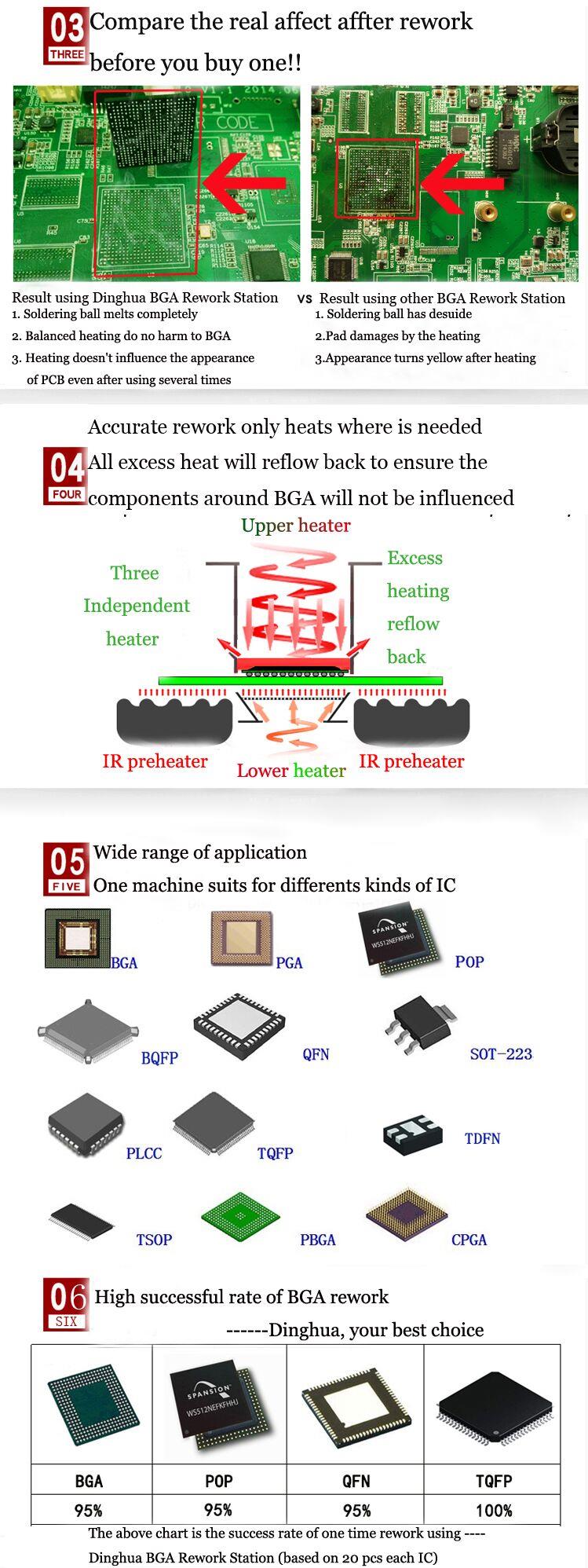

4. ¿Por qué elegir nuestra máquina de reballing BGA de alineación óptica semi -automática?



5. certificado

UL, E-Mark, CCC, FCC, CEHS Certificados . mientras tanto, para mejorar y perfeccionar el sistema de calidad, Dinghua tiene

Pasó la certificación de auditoría en el sitio ISO, GMP, FCCA y C-TPAT .

6. Embalaje

7. Envío de la alineación óptica semiautomática BGA REALLING MÁQUINA

DHL/TNT/UPS/FEDEX rápido y seguro

Otros términos de envío son aceptables si necesita .

8. Términos de pago para la alineación óptica semiautomática BGA REALLING MÁQUINA

Métodos de pago: Transferencia bancaria, Western Union, tarjeta de crédito .
El envío se organizará dentro de los 5-10 días hábiles posteriores a la realización del pedido .



9. Conocimiento relacionado sobre la reparación de la placa base

Como técnico de hardware profesional, la reparación de la placa base es una de las tareas más importantes . Cuando se trata de una placa base defectuosa, ¿cómo puede determinar qué componente está mal funcionando?

Las causas comunes de falla incluyen:

• Fallas hechas por el hombre:Por ejemplo, insertar tarjetas de E/S mientras se enciende, o daños a interfaces y chips causados ​​por una fuerza incorrecta al instalar tableros o conectores .
• Mal ambiente:La electricidad estática a menudo daña los chips en la placa base (especialmente los chips CMOS) .
• Problemas de la fuente de alimentación:El daño por sobretensiones o picos en el voltaje de la cuadrícula a menudo afecta las chips cerca de la entrada de potencia de la placa del sistema .
• Acumulación de polvo:El polvo excesivo en la placa base puede causar cortocircuitos de señal .
• Problemas de calidad de los componentes:Daño causado por chips de baja calidad u otros componentes .
