Estación de retrabajo de matriz de rejilla de bolas
El DH-A2E representa un avance en la tecnología de retrabajo, combinando la automatización industrial con una precisión sub-milimétrica para abordar las reparaciones de PCB más desafiantes. Esta estación de retrabajo de matriz de bolas con todas las funciones-está diseñada para entornos donde la repetibilidad, el tiempo de actividad y los resultados impecables no son-negociables.
Descripción
DH-A2E: la próxima evolución en retrabajo de precisión automatizado
El DH-A2E establece un nuevo punto de referencia para la reparación automatizada de PCB de alta-precisión. Diseñado como un avanzadoestación de retrabajo de matriz de rejilla de bolas, integra la alineación óptica con ciclos de selección-y{1}}colocación, desoldadura y soldadura totalmente automatizados, lo que reduce significativamente la dependencia del operador y el error humano.
Diseñado para brindar precisión y facilidad de uso, esteestación de retrabajo smdlogra especificaciones notables: control de temperatura dentro de ±1 grado y precisión de posicionamiento de 0,01 mm. Su intuitiva interfaz de pantalla táctil-con programas pre-cargados permite a los técnicos de todos los niveles ejecutar tareas complejas.reelaboración bga automáticaprocesos con confianza. Desde delicados micro-BGA hasta componentes grandes, el DH-A2E maneja una amplia gama de reparaciones SMT, lo que lo convierte en la piedra angular ideal para cualquier laboratorio de reparación de electrónica moderna o línea de producción que busque aumentar el rendimiento y la consistencia.
Ventajas de los productos

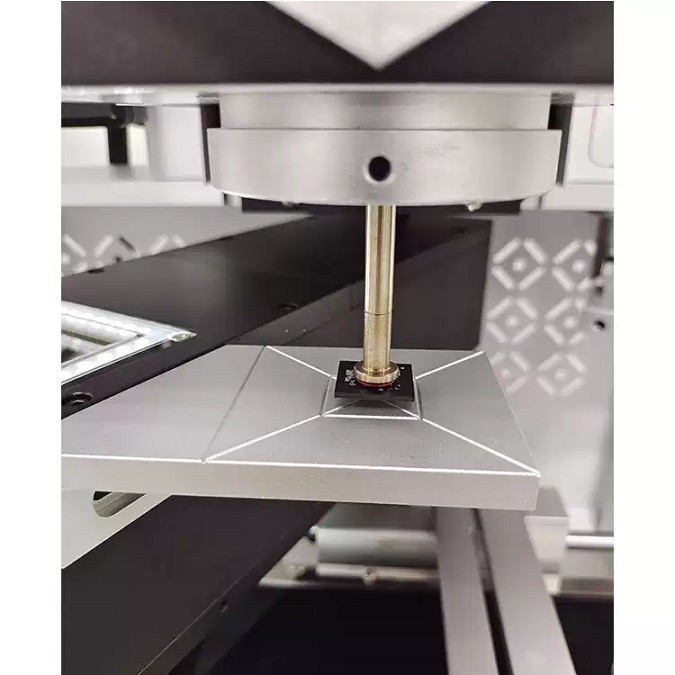

1.Ciclo de retrabajo totalmente automatizado:Experimente un verdadero funcionamiento-sin intervención con extracción, colocación y soldadura automáticas de chips. El sistema de visión integrado y la manipulación automatizada de materiales (recogida, alimentación, posicionamiento de la cámara) completan unareelaboración bga automáticaproceso que minimiza la intervención manual y maximiza el rendimiento.

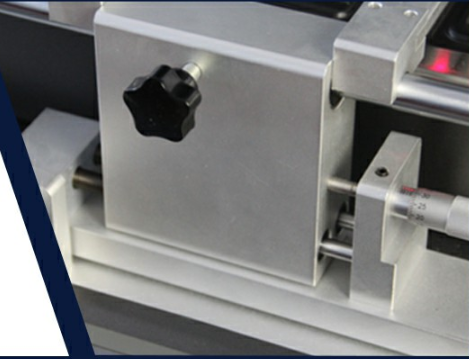

2.Sub-Alineación de precisión milimétrica:Un sistema de alineación óptica integrado de alta-precisión, combinado con un deslizador lineal motorizado (ajuste fino de los ejes X, Y, Z-), garantiza la colocación de los componentes con una precisión de0,01 mm, eliminando prácticamente la desalineación.

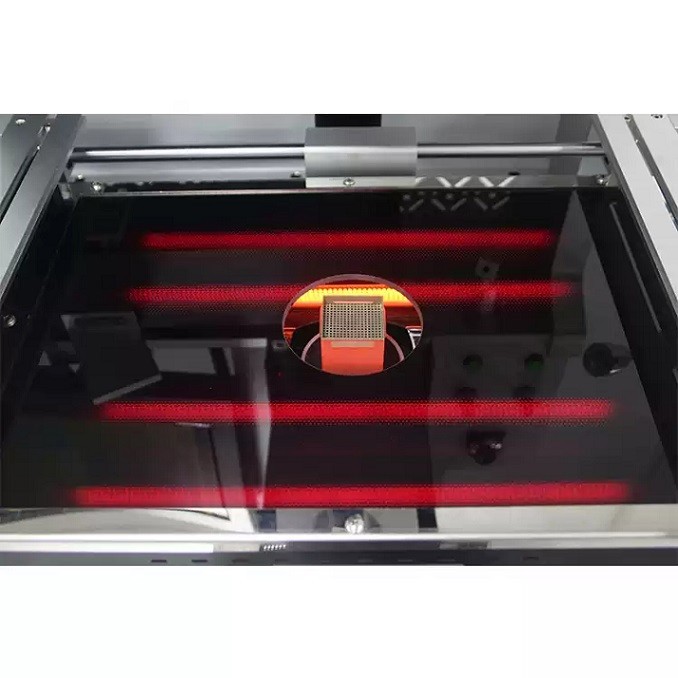

3.Gestión térmica de grado industrial-:Un sistema de calefacción independiente de tres-zonas (superior, inferior, precalentamiento) con control de termopar tipo K-de circuito cerrado- mantiene una desviación de temperatura dentro de±1 grado. El calentador inferior-de área grande se adapta a varios tamaños de PCB para un calentamiento uniforme.
4.Control de pantalla táctil intuitivo-:El PC industrial con pantalla táctil HD y control PLC ofrece modos tanto manuales como automáticos. Proporciona gráficos y análisis de curvas de temperatura en tiempo real-y almacena perfiles amplios para una operación con un solo-toque, lo que simplifica tareas complejas.
Parámetros de los productos
| Categoría | Especificación |
|---|---|
| Modelo | DH-A2E |
| potencia total | 5700W |
| Zonas de calefacción | 3 (Superior: 1200W, Inferior Zona 2: 1200W, Zona 3: 3200W) |
| Fuente de alimentación | CA 220 V ±10 %, 50/60 Hz |
| Control de temperatura | Bucle cerrado-con termopar tipo K- |
| Precisión de temperatura | ±1 grado |
| Precisión de posicionamiento | 0,01 mm |
| Máx. Tamaño de PCB | 450x500mm |
| Mín. Tamaño de PCB | 10x10mm |
| Tamaño de chip compatible | 2x2 mm a 80x80 mm |
| Mín. Paso de chip | 0,1 mm |
| Dimensiones (largo x ancho x alto) | 600x700x850mm |
| Peso neto | 70 kilos |
Diseñado para el Taller Profesional:
Más allá de las especificaciones básicas, el DH-A2E está diseñado para el uso profesional diario. Funciones como flujo de aire ajustable para componentes pequeños, boquillas giratorias de 360 grados, accesorios universales, enfriamiento rápido y alertas de voz crean un flujo de trabajo perfecto. Es resistenteestación de retrabajo smdLa construcción, la certificación CE y las características de seguridad de emergencia garantizan un funcionamiento confiable y seguro en entornos exigentes.
Ideal para:Servicios de fabricación de productos electrónicos (EMS), centros de reparación de alta-confiabilidad (automotriz, aeroespacial, médico), departamentos de I+D y cualquier operación que requiera un retrabajo de precisión automatizado y confiable.
