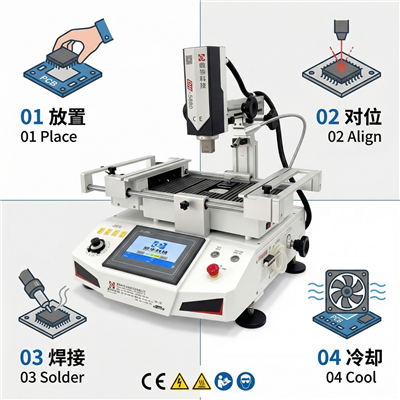

Estación de soldadura de aire caliente
La DH-5880 es una máquina de estación de retrabajo SMT de próxima-generación que combina automatización inteligente con ingeniería de precisión, brindando un rendimiento consistentemente confiable para las reparaciones de PCB más desafiantes. Diseñado específicamente para la electrónica moderna de alta-densidad, proporciona una-solución todo en uno para reelaborar paquetes avanzados en teléfonos inteligentes, tabletas, computadoras portátiles y módulos de comunicación.
Descripción
ProductoIntroducción:
El DH-5880 es un dispositivo-profesional con todas las funcionesMáquina de estación de retrabajo SMTDiseñado para soldar y desoldar con precisión componentes avanzados. Diseñado para afrontar las reparaciones de placas de circuito más exigentes, destaca en el manejo de una amplia gama de paquetes que incluyen BGA, QFN, POP y CSP con tamaños de chip desde 2x2 mm hasta 80x80 mm. Su interfaz de pantalla táctil-inteligente alberga 9999 perfiles programables, lo que hace que las reparaciones complejas sean repetibles y sencillas.
Equipado con tres zonas de calentamiento independientes y control de termopar tipo K-de alta-precisión, garantiza una precisión de ±2 grados para obtener resultados impecables. Funciones como la alineación láser, una-bomba de vacío integrada con lápiz de recogida y cuatro puertos de termopar externos proporcionan un control y una facilidad de uso inigualables. Ya sea para la creación de prototipos o para líneas de reparación-de gran variedad, el DH-5880 es lo últimoEstación de soldadura y desoldadura, reparación de máquinas, teléfono., informática y electrónica automotriz con confiabilidad y eficiencia.
Descripción de productos
Estación de retrabajo avanzada BGA y SMT DH-5880
Precisión profesional para la reparación de dispositivos electrónicos modernos
El DH-5880 representa el pináculo de la tecnología de retrabajo, integrando controles inteligentes con hardware robusto para crear el más confiableMáquina de estación de retrabajo SMTen el mercado. Es la solución ideal para reparar PCB de alta-densidad que se encuentran en teléfonos inteligentes, tabletas, computadoras portátiles y dispositivos de comunicación.
Características y beneficios clave:
Funcionamiento de la pantalla táctil-inteligente:PC industrial-fácil de usar con pantalla táctil de alta-definición. Almacene, analice y llame hasta 9999 perfiles de retrabajo. Los gráficos y análisis de curvas de temperatura en tiempo real-convierten procedimientos complejos en operaciones simples-de un solo toque.
Calefacción independiente de triple-zona:Cuenta con zonas superior, inferior y de precalentamiento con control PID independiente de 8 etapas. Esto garantiza un calentamiento uniforme y controlado en todo el conjunto de PCB, evitando la deformación de la placa y garantizando una formación perfecta de las juntas de soldadura en todo momento.
Precisión y control quirúrgicos:
Alineación de ranura láser y V-:Guías de puntos rojos láser para un posicionamiento rápido de la tabla, combinadas con un sistema de fijación universal para una sujeción segura.
Cuatro puertos de sensor externos tipo K-:Permite un monitoreo de temperatura incomparable directamente en la placa o componente para la verificación del proceso de bucle cerrado-.
Microflujo de aire-ajustable:Evita que los componentes más pequeños se desplacen durante el retrabajo.
Diseñado para mayor comodidad y seguridad:
Sistema de vacío integrado:Bomba-incorporada y lápiz de aspiración externo para una manipulación segura de los componentes-sin necesidad de suministro de aire externo.
Seguridad Integral:Certificación CE, parada de emergencia y apagado automático-en caso de temperatura descontrolada. La protección con contraseña dual protege sus recetas de proceso.
Exportación de datos y conectividad:El puerto USB permite guardar curvas de temperatura y datos para el análisis de procesos y el mantenimiento de registros-.
Especificación de productos
| Parámetro | Especificación |
|---|---|
| Modelo | DH-5880 |
| potencia total | 5200W |
| Potencia del calentador superior | 1200W |
| Potencia del calentador inferior | Zona 2: 1200W; Zona 3: 2700W |
| Fuente de alimentación | CA 220 V ±10 %, 50 Hz |
| Control de temperatura | Termopar tipo K-, bucle cerrado- |
| Precisión de temperatura | ±2 grados |
| Máx. Tamaño de PCB | 420x370mm |
| Mín. Tamaño de PCB | 10x10mm |
| Tamaño de chip compatible | 2x2 mm a 80x80 mm |
| Mín. Paso de chip | 0,15 mm |
| Dimensiones (largo x ancho x alto) | 500x600x700mm |
| Peso neto | 48 kilos |
Detalles de los productos
El dispositivo presenta amboschino e inglesinterfaces operativas y el acceso a la interfaz operativa se puede proteger con una contraseña.
Las características del sistematres zonas de calefacción independientes, y tanto la zona superior como la inferior ofrecenControl de temperatura de 8 segmentos. Cada una de las tres zonas utiliza unalgoritmo PID independientepara controlar el proceso de calentamiento, asegurando que todas las zonas alcancen temperaturas óptimas de soldadura simultáneamente. La zona de precalentamiento extra-grande garantiza un precalentamiento uniforme de la PCB sin deformación. Puedealmacenar 9999 conjuntos de perfiles de temperatura, que se puede recuperar en cualquier momento para diferentes componentes BGA. El análisis, configuración y modificación de curvas también se pueden realizar en la pantalla táctil.
con unFunción de ajuste del micro-flujo de aire, la velocidad del flujo de aire se puede ajustar según el tamaño del chip, lo que hace que el retrabajo sea más eficiente y evita que los chips pequeños salgan volando durante la soldadura.
Equipado con cuatro interfaces externas de detección de temperatura, lo que proporciona una medición de temperatura más precisa.
El posicionamiento de la placa PCB utiliza ranuras en forma de V-y está equipado con un punto rojo de posicionamiento láser para guiar la colocación rápida y precisa de la PCB. El accesorio universal móvil flexible y conveniente protege la placa PCB, evitando daños a los componentes del borde y la deformación de la PCB, y puede acomodar varios tamaños de placas PCB. La iluminación LED sin sombras de alto-brillo hace que la inspección de defectos en el chip de la placa base sea clara y sencilla.
¿Por qué elegir el DH-5880?
Esto no es sólo una herramienta; Es una solución de reparación completa. Desde su software inteligente que guía al operador hasta su construcción robusta diseñada para uso diario-todo el día, el DH-5880 maximiza las tasas de éxito en el primer paso y minimiza el daño a la placa. Está diseñado específicamente como lo últimoEstación de soldadura y desoldadura, reparación de máquinas, teléfono.y otros dispositivos electrónicos sofisticados, lo que lo convierte en un activo indispensable para cualquier taller de reparación, departamento de I+D o fabricante contratado.
